GreCon STENOGRAPH

使用X射线技术启用在线原始密度分布测量。

原始密度分布图的发展是实时可视化的。 因此,机器操作员会迅速收到可靠的信息,例如在启动生产线或更换产品时,可将其用于优化生产过程。 如果发生违规行为,他可以立即采取对策。 检测到生产故障并可以及时纠正。

原始密度分布图的永久监视和控制是成本优化的人造板生产中重要参数的一部分,因为原始密度分布图的特定变化会决定性地影响人造板的产品性能。

由于速记表不需要冷却时间-在连续测量操作中也不需要-在其他通常的关闭阶段不会出现不方便的“盲飞”现象。

我们的优势:

  • 连续在线监测密度分布
  • 通过优化原始密度分布来减少材料消耗(木材和胶水)
  • 减少磨合时间(启动和产品变更)
  • 生产优化
  • 单位面积重量的测量
  • 导入实验室测量值以进行对帐
  • 通过OPC连接到客户控制

测量方法

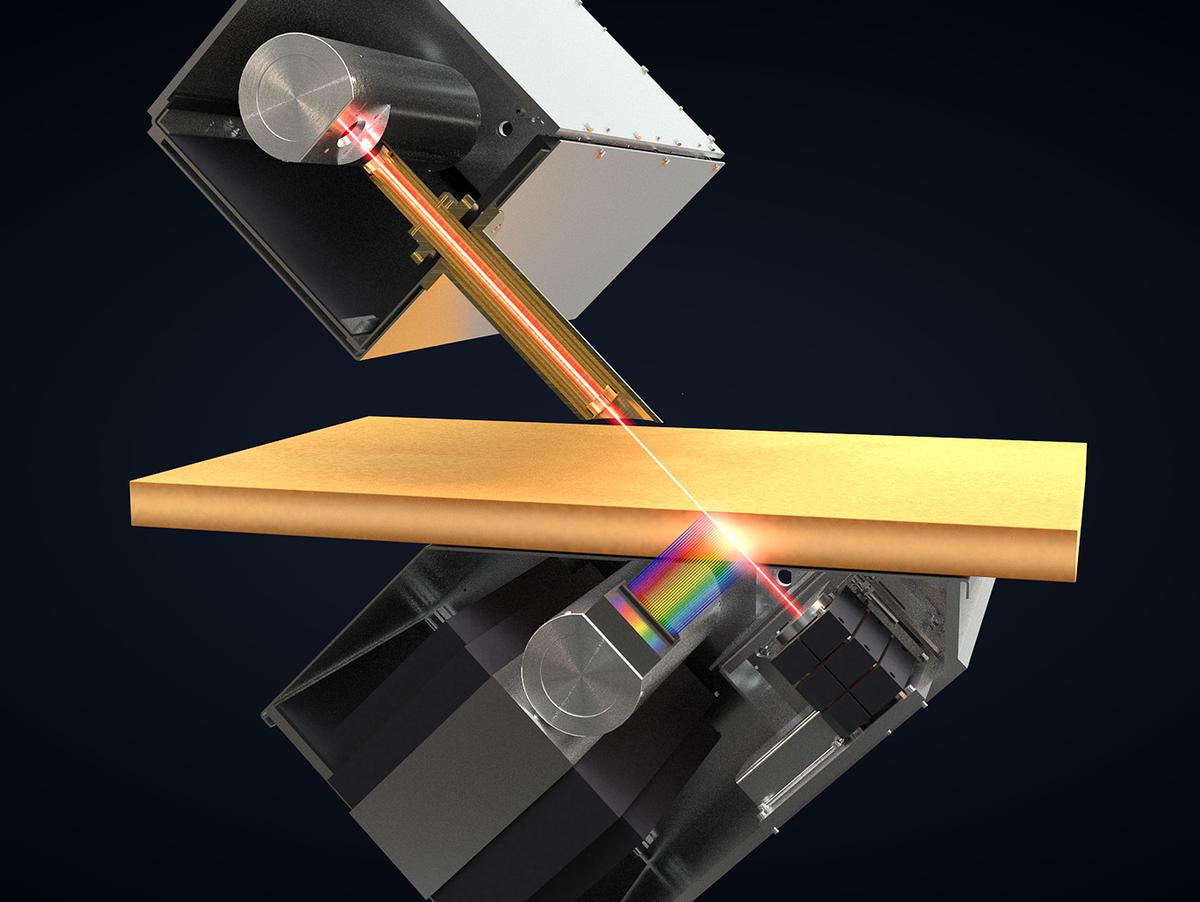

STENOGRAPH通过X射线记录非接触的原始密度分布。 X射线管以45°的角度通过面板发射光子射线。 设置在相对侧的检测器1检测透射的辐射,并且可垂直移动至射线的检测器3记录在材料中散布的光子。 该可移动检测器3从边缘到边缘扫描面板以能够记录整个轮廓。 材料越密,通过传输到达检测器1的光子越少,检测器3记录的材料中的点越密,则更多的光子在材料中扩散并被检测器3检测。 通过检测到的测量值的组合来确定面板的厚度。 数据可以立即使用,从而节省了磨合时间和材料。

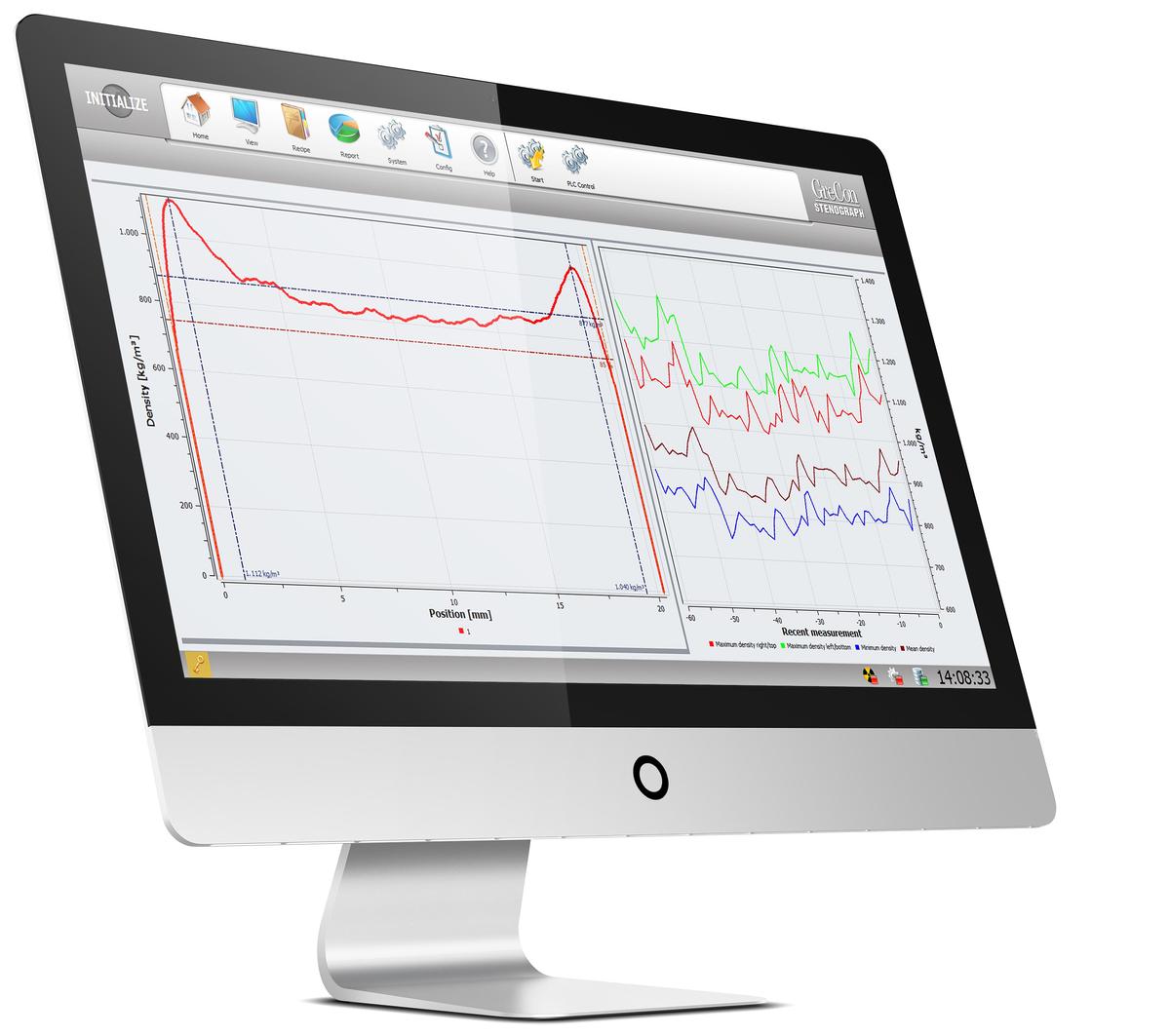

软件功能和可视化

  • 可视化是软件的核心。 记录的测量数据将被收集,记录和图形化处理。 适用于所有测量系统的简单菜单结构使直观和用户友好的操作成为可能。

    基于人机工程学设计的基于Windows操作系统的软件,使操作员可以轻松地对系统进行处理。 记录的测量值将以清晰的结构方式进行处理和显示。

    得益于模块化设计的可视化软件,该系统可以适应您的要求,从而可以使用不同的应用程序对工厂进行操作。 此外,可视化软件的表面可以根据您的需要进行编译。


  • 测量数据以图形和数字形式发布:

    • 如果未遵守公差,则发出警报
    • 显示未遵守公差的位置
    • 可自由配置的数字参数显示,作为生产类型或统计信息。statistics.
    • 除其他参数外,每个扫描过程的数字显示屏中还会显示以下参数:

    a)    上/下顶层的最大密度
    b)    中间层的最小密度
    c)    面板的平均密度
    d)    中间层的最小密度与面板的平均密度之比,以%为单位
    e)    最大比例 下/上顶层的密度与面板的平均密度(%)
    f)    单位面积质量

    确定的参数的发展可以长期显示。

    平滑的电流密度分布图,用于客观评估顶层的压实度以及过渡层和中间层区域的密度降低。 轮廓在测量期间在可视化中生成。

    参考曲线可以存储在测量窗口中。 在与当前测量值重叠的情况下,目标/实际比较变得非常容易。


  • 通过配方可以使系统最佳地适应不同的需求。 配方管理的结构非常简单。 面板特定数据的输入使操作员只需单击几下鼠标即可开始测量。 测量的开始和配方的必要选择使得将测量系统集成到过程链中成为可能。

    生产类型的所有默认值都保存在配方管理中。 除了生产参数外,例如

    • 面板厚度
    • 面板宽度
    • 面板长度
    • 原始密度
    • 公差

    所有特定于测量的参数也都记录在生产类型下。 再次加载生产类型后,所有必需的参数将再次可用。


  • 每个测量的原始密度配置文件都保存在内部SQL数据库中。 将存储最近100天的数据。

    • 发行为PDF和CSV
    • 平滑的电流密度曲线
    • 选择要打印的配置文件的可能性
    • 密度配置文件可按需导出或自动导出


密度测量的补充GRECON解决方案

如果使用GreCon DAX 6000在公司实验室中确定原始密度,则可以使用本机导入原始密度值,并根据记录的实际值对其进行调整。

原则上可以对现有系统进行修改,但是必须在个别情况下进行验证。

技术参数

  • 电源电压 3 x 400 V
    频率 50 - 60 Hz
    电源类型 3 x相线/中性线/保护线
    耗电量 6.3 kVA
    压缩空气供应 6 bar
    压缩空气消耗 500 l/min
  • 安装地点(应要求提供其他安装地点) 压机出料/斜锯的下游
    环境温度 5 - 45 °C
  • 材料类型 中密度板和刨花板
    材质/面板尺寸 最大限度 3000 mm
    材质/面板厚度 3-65毫米(3至40毫米或12至65毫米)(根据要求提供其他面板尺寸)
  • 测量过程 X射线
    测量范围 400 - 1,500 kg/m³ (> 根据要求)
    分辨率(测点直径) 厚度:0.01 kg /m³-切割宽度:0.01 mm
    测量速度 0.01至2 mm / s(可以自动和手动设置)
    • OPC
    • Ethernet
    • Digital I/O
